Descripción de Producto
| El modelo | S-250-5 | S-250-12 | S-250-15 | S-250-24 | |
| La salida | El voltaje de CC | 5V | 12V | 15V | 24V |
| Corriente nominal | 40A | 18A | 15A | 10A | |
| La gama actual | 0~40un | 0~18un | 0~15un | 0~10un | |
| La potencia nominal | 200W | 216W | 225W | 240W | |
| Rizado y Ruido (máx. ) Nota. 2 | 80MVP-p | 120MVP-p | 120MVP-p | 120MVP-p | |
| Ajuste de tensión. Gama | 4.75~5.5V | 10.8~13.2V | 13.5~16.5V | 21.6~26.4V | |
| Nota de Tolerancia de tensión. 3 | ±2, 0% | ±1, 0% | ±1, 0% | ±1, 0% | |
| Regulación de línea | ±0, 5% | ±0, 5% | ±0, 5% | ±0, 5% | |
| La regulación de carga | ±1, 0% | ±0, 5% | ±0, 5% | ±0, 5% | |
| La instalación, tiempo de subida | 800ms, de 50 ms a plena carga | ||||
| El tiempo de espera | 19ms a plena carga | ||||
| La entrada | El rango de tensión | 90 ~ 132VAC/ 176 ~ 264VCA seleccionado por el interruptor 248~370V CC | |||
| El rango de frecuencia | 47~63Hz | ||||
| La eficiencia (típ. ). | El 74% | El 79% | El 80% | El 81, 5% | |
| La corriente alterna (típ. ). | 4.8A/115VAC 2.8A/230VAC | ||||
| Corriente de entrada (tip. ). | El ARRANQUE EN FRÍO 45A/230VAC | ||||
| Corriente de fuga. | < 2mA / 240VCA | ||||
| La protección | Sobrecarga | 105 ~ 150% de potencia nominal de salida | |||
| El tipo de protección: El modo de hipo, se recupera automáticamente eliminado después de la condición de fallo. | |||||
Picos de tensión | 5.75 ~ 6, 75V | 13.8 ~ 16, 2V | 17, 25 ~ 20.25V | 27.6 ~ 32, 4V | |
| El tipo de protección: El modo de hipo, se recupera automáticamente eliminado después de la condición de fallo. | |||||
| Medio ambiente | La temperatura de trabajo | ~ -10 +60°C (consulte la disminución de la "curva" ). | |||
| La humedad de trabajo | 20~90% HR sin condensación. | ||||
| Temperatura de almacenamiento. Y HUMEDAD | -20~+85°C, 10~95%RH | ||||
| Temp. Coeficiente | ±0, 03%/°C (0~50 °C). | ||||
| La vibración | 10 ~ 500Hz, 2G 10min. /1 ciclo, el período de 60min. Cada uno a lo largo de X, Y Ejes Z | ||||
Seguridad y EMC (Nota 4. ). | Las normas de seguridad | UL60950-1 aprobado | |||
| Tensión de ruptura | I/P-O/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | ||||
| La resistencia de aislamiento | I/P-O/P, I/P-FG, S/P-FG: 100M ohmios/500 V CC/ 25°C / 70% RH | ||||
| Otros | MTBF | 271.9K hrs min. MIL-HDBK-217F (25°C ). | |||
| La dimensión | 215*115*50mm (L*W*H) | ||||
| El embalaje | 0, 95kg, 12PCS/12Kg/0.92CUFT | ||||
| Nota | 1. No todos los parámetros de una mención especial se mide en la entrada de 230 VAC, la carga nominal y 25°C de temperatura ambiente. 2. Rizado y el Ruido se mide en 20MHz de ancho de banda de 12" mediante un cable de par trenzado con terminación en 0.1UF 47UF y condensador en paralelo. 3. Tolerancia: Incluye establecer la tolerancia, la regulación de línea y la regulación de carga. | ||||
Cómo elegir la fuente de alimentación correcta para tu cámara CCTV
Para conectar las cámaras de CCTV es necesario utilizar una fuente de alimentación que proporciona la tensión y la corriente adecuada según el proyecto.
En este artículo, usted aprenderá cómo elegir la fuente de alimentación correcta para su cámara de vigilancia, siga leyendo.
En la mayoría de modernas instalaciones con cámaras analógicas, la fuente de alimentación está centralizada y distribuir el poder a todas las cámaras instaladas.
A continuación es un ejemplo de una fuente de alimentación centralizada, este tipo de fuente de alimentación puede ser utilizado para conectar varias cámaras según su intensidad máxima.
La conexión es muy sencillo porque no hay etiquetas en cada uno de los conectores, la fuente de alimentación debe estar conectado a una toma eléctrica utilizando el calor y neutral de los conectores, y el positivo y negativo de los conectores están conectados a las cámaras. También hay un conector para la puesta a tierra.
Se recomienda utilizar una fuente de alimentación con un 80% de su capacidad máxima para evitar problemas de sobrecarga. Cuando el sistema está encendido, hay un pico inicial de la corriente que puede comprometer la fuente si está demasiado cerca de la plena capacidad.
Para un proyecto de CCTV, es necesario saber que la corriente (amperaje) consume cada cámara, por lo que puede utilizar la fuente de alimentación adecuada.
Esta información se encuentra en la etiqueta de la cámara o en el manual de instalación, en algunos casos, en lugar de la actual, encontramos la fuente de información en W (vatios), por lo que acaba de hacer la conversión a través de una simple división de cálculo.
A continuación es un ejemplo de una cámara que muestra la potencia en vatios y el voltaje (V), a partir de ahí podemos calcular que es la corriente que se utilizará.
Ahora que sabemos cuánto es necesario para una cámara, acaba de hacer lo mismo para los demás y sumar el total de las cámaras que se utilizará en el proyecto para el cálculo de la fuente de alimentación necesaria, y recuerde utilizar el 80% de la capacidad.
La elección de la fuente de alimentación correcta para un grupo de cámaras de CCTV
Supongamos que tenemos 16 cámaras que se instalará en un DVR y suponiendo que la fuente se utilizará únicamente para las cámaras desde la grabadora tiene su origen aparte, lo que hacemos los cálculos a continuación:
El 16 de cámara a 0.35A (350mA) cada uno:
16 x 0, 35 = 5, 6A
Teniendo en cuenta el número máximo de 80% de capacidad de:
5, 6 = 0, 80 / 7
Es necesario tener una 7a fuente de alimentación para un proyecto de 16 cámaras.
Con un 7A fuente de alimentación, podemos conectar las cámaras como se muestra en la imagen siguiente.
Repita el proceso para el resto de las cámaras, repartiéndolo entre otros conectores que aún no han sido utilizados. En el ejemplo anterior sería 8 cámaras en cada par de conectores (V-V+). En la práctica, es mejor comprar una fuente de alimentación que tiene más conectores disponibles para facilitar la instalación y organizada.
Existen otros profesionales de las fuentes de alimentación que permiten la conexión de cada cámara para su propio protegido con fusible y LED de POST que indica si la cámara está encendida. Vea el ejemplo de la siguiente imagen:
Esta es una solución centralizada de 12VCC y 10 Una fuente de alimentación con terminales individuales para la conexión de hasta 18 cámaras. Los fusibles son tipo PTC que se abre como existe una alta corriente que calienta el circuito y se cierra cuando deja el paso de la actual, por lo que se restablece automáticamente sin necesidad de ser sustituido.
Una fuente de alimentación de esta manera permite la conexión de 18 cámaras con un consumo máximo de 500mA cada uno. (10/18 = 0, 55). Eso sería suficiente para nuestro ejemplo anterior con 16 cámaras que consume 350mA cada uno.
Resumen rápido: 16 cámaras x 350mA --> Cálculo: 16 x 0, 35 = 5, 6A
El 80% máximo uso de la fuente de alimentación --> Cálculo: 6, 3 / 0, 80 = 7

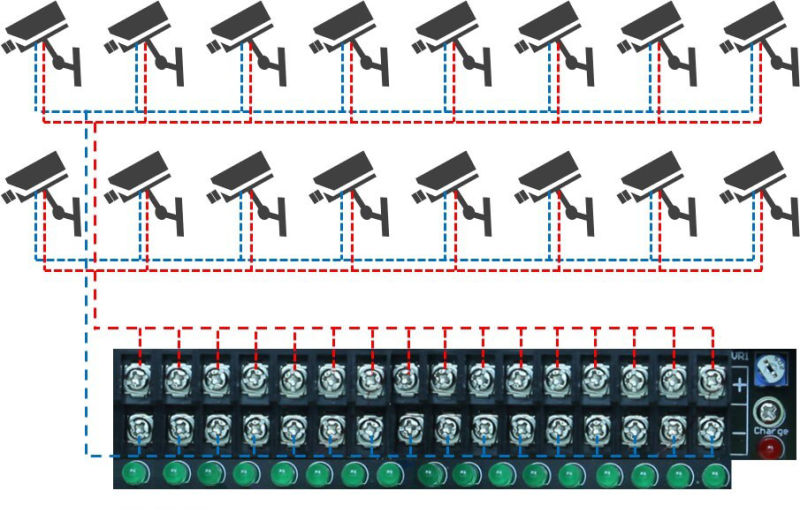

La siguiente imagen muestra la instalación de 16 cámaras utilizando una fuente de alimentación que permite conectar cada uno individualmente.
Fuentes de alimentación de buena calidad de permitir la variación de tensión para compensar las pérdidas del cable o alta tensión que puede llegar a la cámara
Una buena cámara CCTV puede trabajar con un 10% de variación De potencia, lo que podemos utilizar un potenciómetro como la mostrada en la imagen para variar la tensión durante más o menos tensión.
Con una variación del 10%, tenemos la tensión en 10, 8V y con la variación del 10% más que tenemos la tensión en el 13.2V. Ambos son suficientes.
Conclusión
Ahora tienes la suficiente información para elegir la fuente de alimentación correcta para sus cámaras de CCTV, es simplemente una cuestión de hacer algunos cálculos matemáticos básicos para calcular la tensión y corriente necesaria para sus cámaras.
También es necesario elegir el correcto para la instalación de cable coaxial, así que recomiendo encarecidamente que lea el artículo Best cable coaxial de CCTV.
